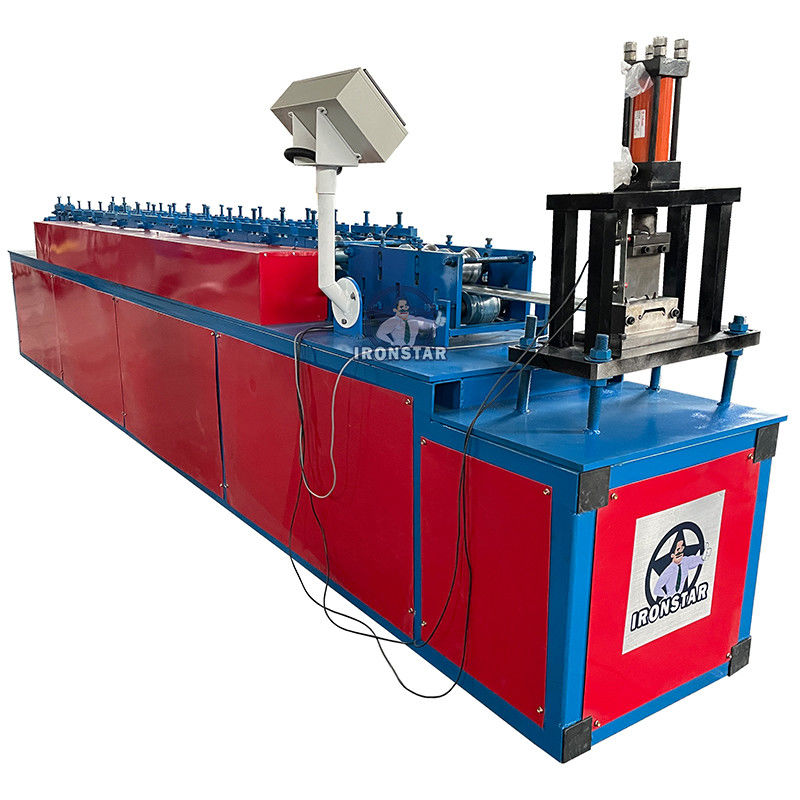

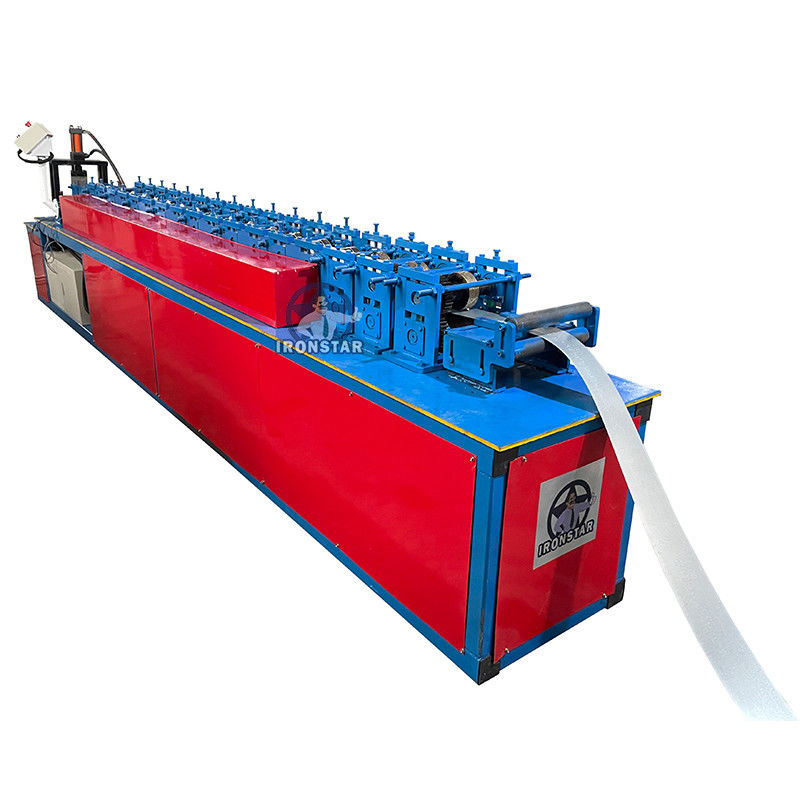

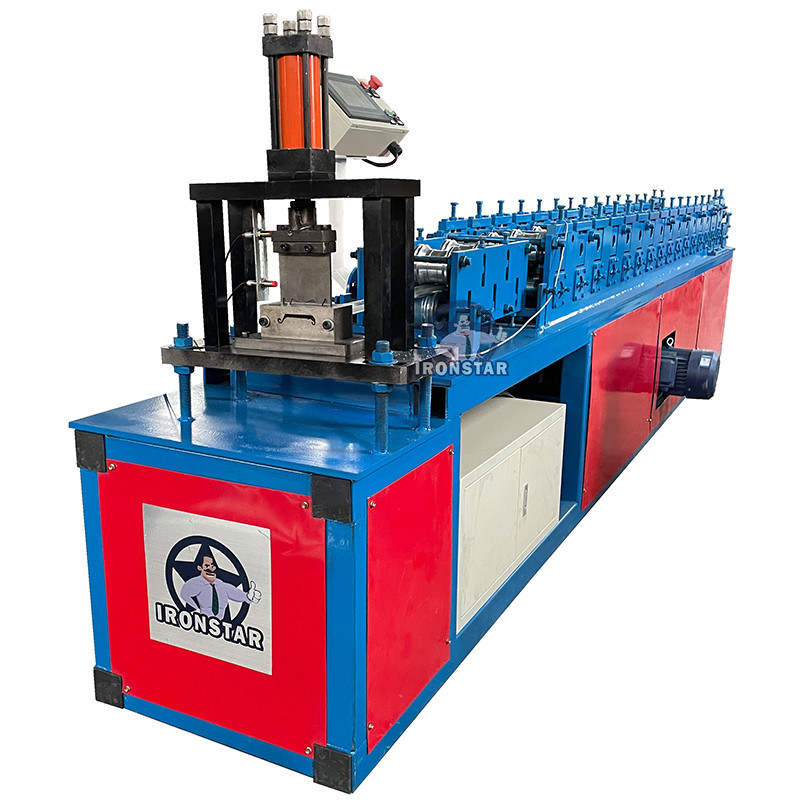

เครื่องขึ้นรูปม้วนประตูชัตเตอร์เป็นเครื่องจักรอุตสาหกรรมเฉพาะที่ใช้ในกระบวนการผลิตประตูม้วนได้รับการออกแบบมาเพื่อขึ้นรูปแผ่นโลหะให้อยู่ในโปรไฟล์ที่ต้องการได้อย่างมีประสิทธิภาพและแม่นยำสำหรับการสร้างประตูม้วน
เครื่องขึ้นรูปม้วนประตูม้วนอาจแตกต่างกันในขนาด ความซับซ้อน และคุณสมบัติ ขึ้นอยู่กับข้อกำหนดเฉพาะของผู้ผลิตและคุณลักษณะที่ต้องการของผลิตภัณฑ์ขั้นสุดท้ายเครื่องจักรขั้นสูงบางเครื่องอาจมีคุณสมบัติเพิ่มเติม เช่น ความสามารถในการพิมพ์ลายนูน การเจาะ หรือการเจาะ เพื่อสร้างการออกแบบที่กำหนดเองหรือเพิ่มองค์ประกอบการทำงานให้กับประตูชัตเตอร์
ความหนาของบานประตูม้วนทั่วไปตั้งแต่ 0.7-1.2 มม. วัสดุใช้ PPGI หรือวัสดุเหล็กชุบสังกะสี
เครื่องประตูม้วน |เครื่องประตูม้วน |เครื่องทำแถบชัตเตอร์กลิ้ง
เครื่องขึ้นรูปม้วน Decoiler-กล่องควบคุม PLC-เครื่องตัดไฮดรอลิก-โต๊ะวิ่งออก
เส้นผ่านศูนย์กลางของเครื่องขึ้นรูปม้วนประตูชัตเตอร์
|
เลขที่ |
พิมพ์ |
ข้อมูลจำเพาะ | |
|
1 |
วัตถุดิบ | พิมพ์ | เหล็กชุบสังกะสี |
| ความกว้างของการป้อน | ตามรูปวาดของลูกค้า | ||
| ความหนา | 0.4-1 มม | ||
|
2 |
เครื่องถอดรหัส | การดำเนินการ | คู่มือ |
| ความสามารถในการรับน้ำหนัก | 3 ตัน | ||
|
3 |
ตัวหลัก | สถานีลูกกลิ้ง | 14 แถว |
| เส้นผ่านศูนย์กลางของเพลา | 55 มม | ||
| วัสดุเพลา | 45# พร้อมโครเมียม 0.05 มม | ||
| วัสดุลูกกลิ้ง | 45# พร้อมโครเมียม 0.05 มม | ||
| กรอบ | การเชื่อมแผ่นเหล็ก | ||
| ความหนาของเฟรม | 16 มม | ||
| ขนาดเครื่อง | ประมาณ 4.5*0.8*1 ม | ||
| น้ำหนักเครื่อง | ประมาณ 1.5 ตัน | ||
| สีเครื่อง | ตามที่ลูกค้าต้องการ | ||
| การดำเนินการ | ไฮดรอลิกอัตโนมัติ | ||
| ความเร็วในการทำงาน | ความเร็วทั่วไป 8-20 ม./นาที | ||
| 4 | คัตเตอร์ | ความแข็ง | 50-65 เหล็กแผ่นรีดร้อน |
| ความอดทนในการตัด | ± 1 มม | ||
| วัสดุ | Cr12 | ||
| ดำเนินงาน | การตัดไฮดรอลิก | ||
| 5 | พลัง | วิธีขับรถ | โซ่ 1 นิ้ว |
| มอเตอร์หลัก | 4 กิโลวัตต์ | ||
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 3 กิโลวัตต์ | ||
| แรงดันไฟฟ้า | 380V / 50HZ, 3 เฟสหรือตามคำขอของลูกค้า | ||
|
6 |
กล่องควบคุม | กล่องไฟฟ้า | ระบบควบคุม PLC นักประดิษฐ์ |
| หน้าจอ | หน้าจอแบบสัมผัสได้ | ||
| ยี่ห้อ บมจ | เดลต้าผลิตในไต้หวัน | ||
| ยี่ห้ออินเวอร์เตอร์ | เดลต้าผลิตในไต้หวันหรือ SAJ | ||
| ภาษา | จีนและอังกฤษหรือตามคำขอของลูกค้า | ||
| 7 | รถยก | การดำเนินการ | คู่มือ |
| ความยาว | 2-3 ม | ||
ใช้สำหรับยืนคอยล์เหล็กและคลายคอยล์ให้ทำงานได้อย่างมั่นคง
ความสามารถในการบรรทุก: 3 ตัน
ขนาดคอยล์ด้านใน: 470-530 มม
ประเภทงาน: การดำเนินการด้วยตนเอง
สี: ตามคำขอของลูกค้า
วัสดุลูกกลิ้ง: เหล็ก 45 # พร้อมโครเมียม 0.05 มม
พื้นผิวลูกกลิ้งขัดเงา การชุบแข็ง
พื้นผิวขัดเงาและการรักษาความร้อนต่อแม่พิมพ์สามารถรักษาพื้นผิวแผ่นแม่พิมพ์ให้เรียบและไม่ทำเครื่องหมายง่ายเมื่อถูกประทับตรา
ใช้ระบบขับเคลื่อนไฮดรอลิกและตำแหน่งอัตโนมัติเพื่อกำหนดขนาดและตัดผลิตภัณฑ์เป้าหมาย
วัสดุของใบมีด: Cr12, การชุบแข็ง
ใส่วัตถุดิบ (แผ่นเหล็ก) ผ่านชายหาดเพื่อผลิตและแปรรูป
สามารถรับประกันได้ว่าคอยล์จะตรงและผลิตภัณฑ์ออกเรียบร้อยขนานกัน

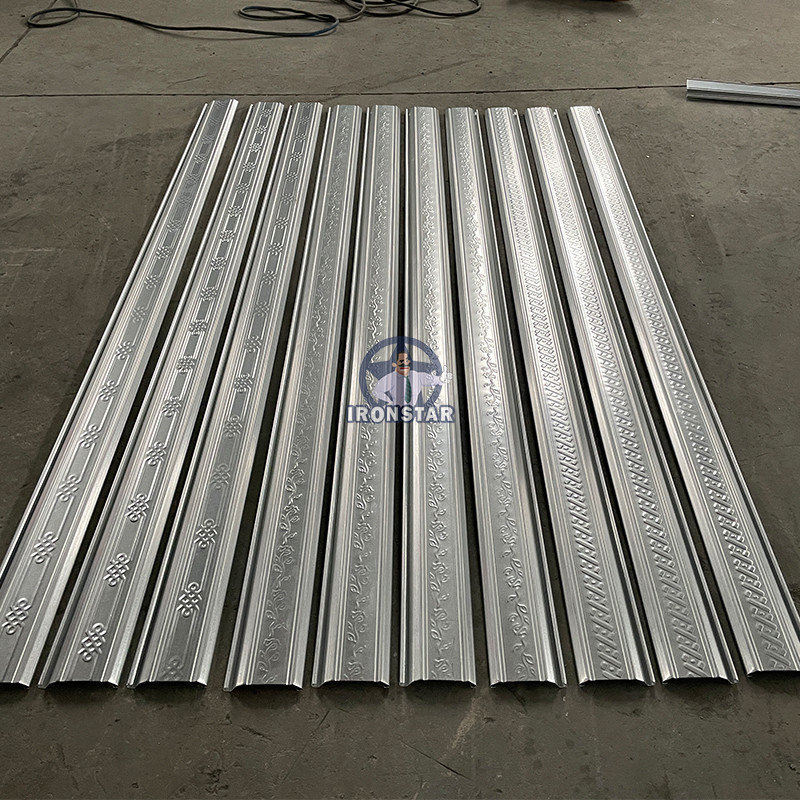

ลูกกลิ้งลายนูนดอกไม้
ลูกกลิ้งลายนูนจุดนูนบนผลิตภัณฑ์
สามารถกำหนดลูกกลิ้งลายนูนตามความต้องการของลูกค้าได้
ระบบควบคุม PLC ของ DETAL
ความยาวของชิ้นส่วนเป้าหมายสามารถปรับได้และเป็นตัวเลข
ทำงานสองโหมด: แบบอัตโนมัติและแบบแมนนวล
กดปุ่มและสัมผัสหน้าจอใช้งานง่าย
ภาษา: จีนและอังกฤษหรือตามความต้องการของลูกค้า
น้ำมันไฮดรอลิกเข้าถังน้ำมันไฮดรอลิก
มอเตอร์ปั๊มขับเคลื่อนการทำงานของเครื่องตัด
กำลังมอเตอร์: 3KW
น้ำมันไฮดรอลิก: 46# น้ำมัน
เพิ่มความจุ: น้ำมันเพิ่ม 3/4 ของความจุกล่อง
แรงดันน้ำมัน: 8-10 MPa
ความยาว: ทั่วไป 2-3 ม
การดำเนินงาน: การทำงานด้วยตนเอง
ใช้สำหรับรวบรวมชิ้นงานที่เสร็จแล้ว
รองรับลูกกลิ้งเพื่อส่งชิ้นส่วน
ง่ายสำหรับการนำแผงออกไปโดยรถยก
1)วิธีการบรรจุ: เปลือย ผู้ขายควรรับประกันว่าอุปกรณ์จะกันความชื้น ป้องกันการกัดกร่อน และจะไม่ได้รับความเสียหายระหว่างการขนส่ง
2).เงื่อนไขการชำระเงิน: 30% ของมูลค่าสัญญาทั้งหมดที่ชำระโดย T/T, 70% สุดท้ายที่ชำระโดย T/T หลังจากการตรวจสอบโดยผู้ซื้อในโรงงานของผู้ขายในขณะที่ก่อนส่งมอบ
3).เวลาจัดส่ง: ผู้ขายรับประกันว่าอุปกรณ์จะพร้อมสำหรับการจัดส่งภายใน40 วันทำการหลังจากได้รับเงินมัดจำจากผู้ซื้อแล้ว
4)บริการ: เราสามารถส่งช่างเทคนิคไปยังประเทศของคุณเพื่อซ่อมเครื่องได้หากต้องการผู้ซื้อต้องชำระค่าใช้จ่ายทั้งหมด รวมถึง: วีซ่า, ตั๋วไปกลับ, ที่พัก, เงินเดือน USD 120 ต่อวัน
5).การรับประกัน:36 เดือนในระหว่างการรับประกัน ชิ้นส่วนที่เปลี่ยนได้นั้นฟรี แต่ผู้ซื้อจะต้องชำระค่าธรรมเนียมการจัดส่ง
6).แพ็คเกจ: ต้องการอุปกรณ์ครบชุดหนึ่งชิ้นตู้คอนเทนเนอร์20ฟุตที่จะถือ
