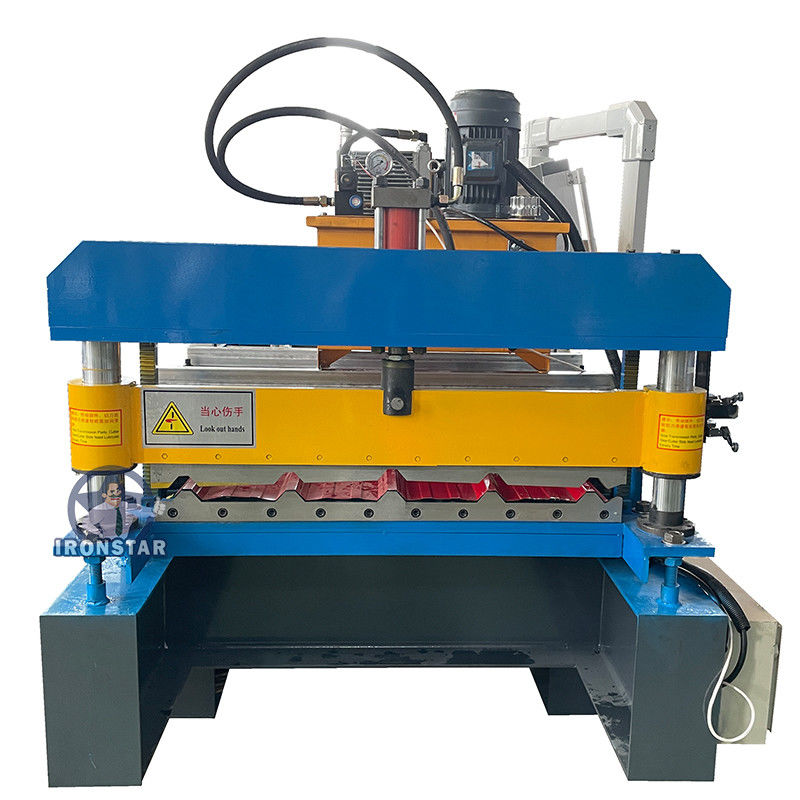

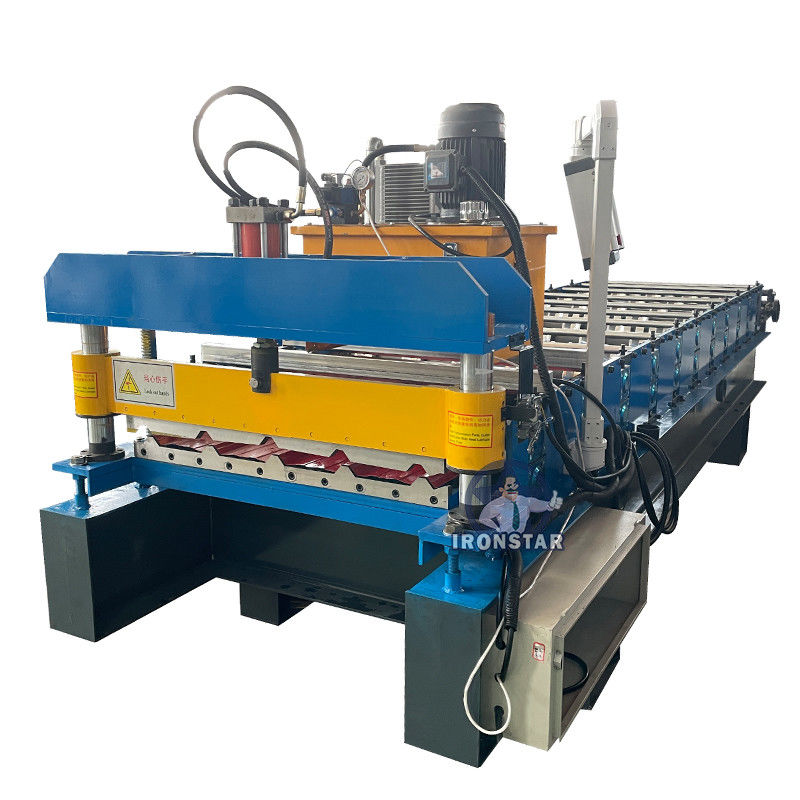

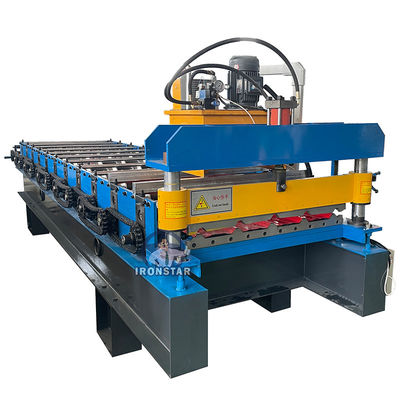

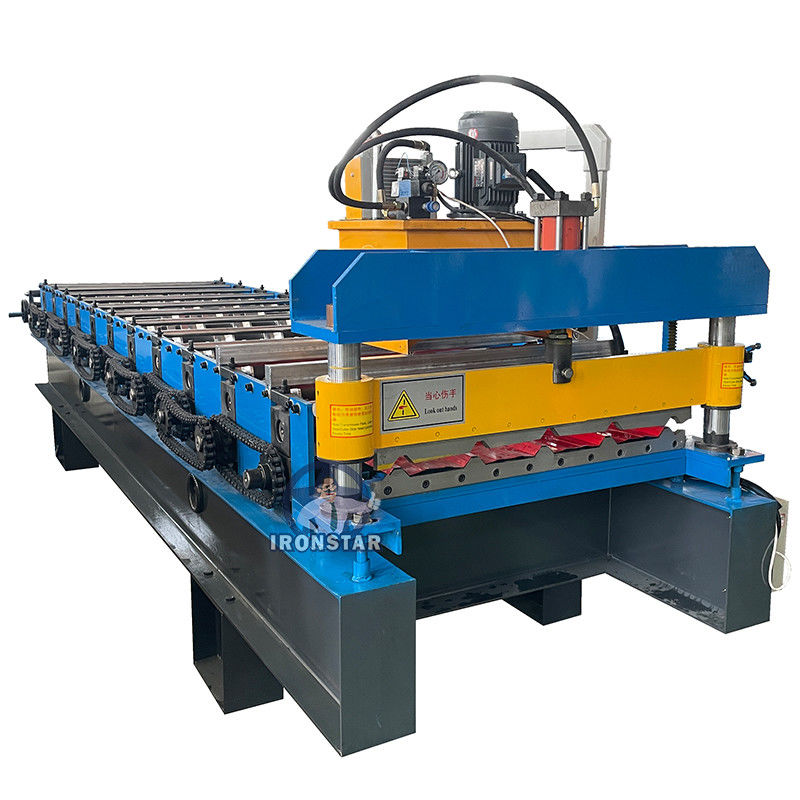

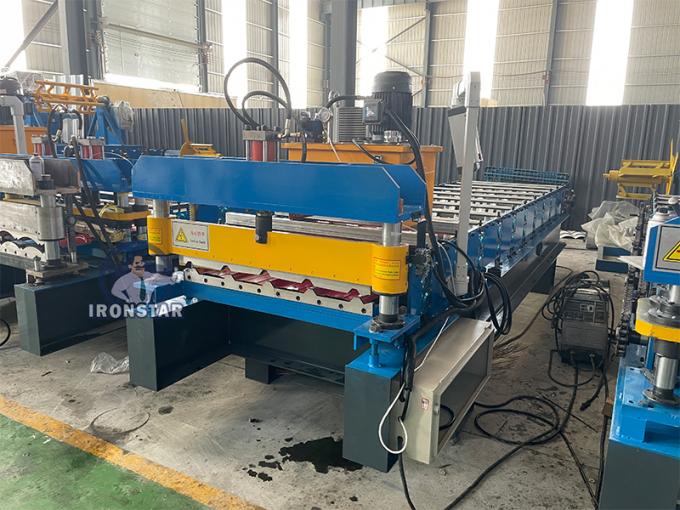

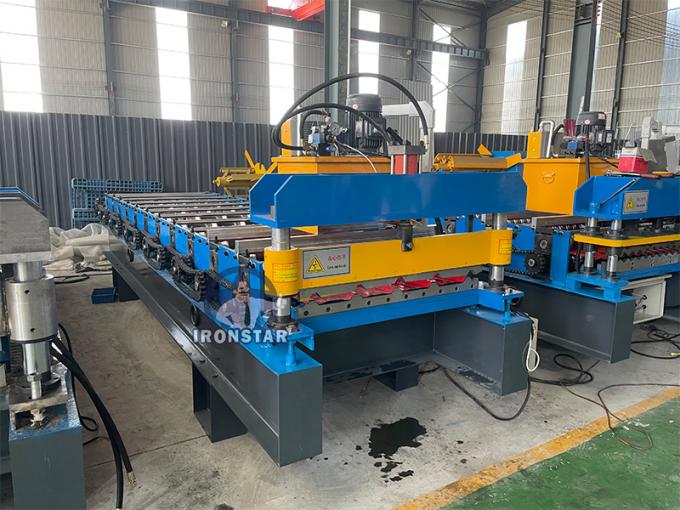

เครื่องขึ้นรูปม้วนแผ่นหลังคาความกว้าง 840 มม. แบบกำหนดเองผู้ผลิตเครื่องขึ้นรูปม้วนแผงหลังคา 0.3-0.8 มม
เครื่องขึ้นรูปม้วนช่วงยาวเป็นเครื่องจักรพิเศษที่ออกแบบมาเพื่อผลิตแผ่นหลังคาหรือแผ่นหลังคาช่วงยาวที่มีความยาวต่อเนื่องกันแผงหลังคาเหล่านี้มักใช้ในอาคารอุตสาหกรรม อาคารพาณิชย์ และอาคารเกษตรกรรมที่ต้องการช่วงกว้างและการรองรับขั้นต่ำต่อไปนี้เป็นคำอธิบายคุณลักษณะและส่วนประกอบที่สำคัญซึ่งมักพบในเครื่องขึ้นรูปม้วนช่วงยาว:
ระบบป้อนวัสดุ: เครื่องนี้มีระบบป้อนวัสดุที่สามารถรองรับเหล็กม้วนหรือแผ่นเหล็กได้ระบบช่วยให้มั่นใจได้ถึงการจัดหาวัสดุสำหรับกระบวนการขึ้นรูปม้วนอย่างต่อเนื่องและราบรื่น
Decoiler: Decoiler จะยึดและคลายม้วนเหล็กหรือแผ่นเหล็ก เพื่อให้สามารถป้อนเข้าเครื่องได้อย่างราบรื่นเครื่องขึ้นรูปม้วนช่วงยาวบางเครื่องอาจมีเครื่อง decoiler แบบมอเตอร์เพื่อการขนถ่ายวัสดุที่มีประสิทธิภาพ

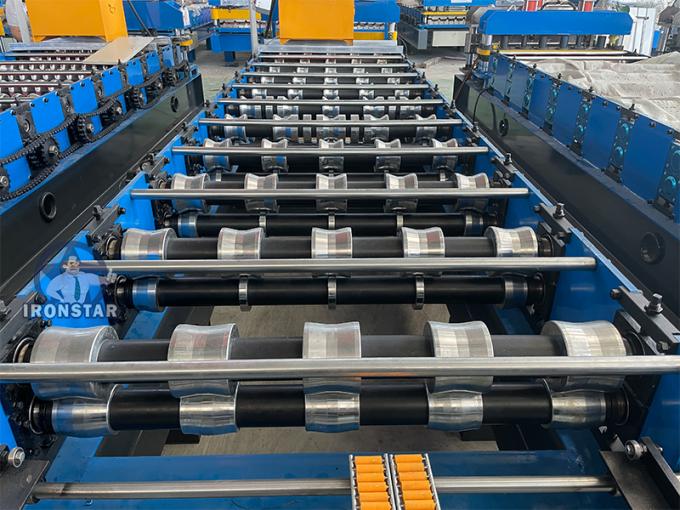

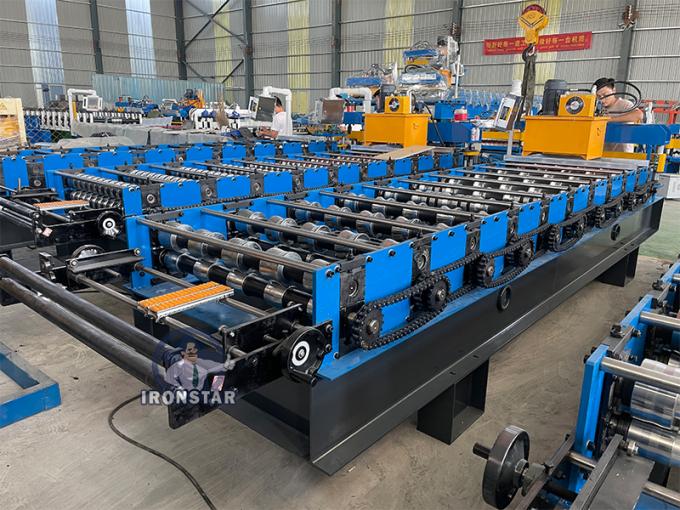

สถานีขึ้นรูปม้วน: เครื่องประกอบด้วยสถานีขึ้นรูปม้วนหลายสถานี แต่ละสถานีมีชุดลูกกลิ้งที่จะค่อยๆ ปรับรูปร่างวัสดุเหล็กให้เป็นโปรไฟล์ที่ต้องการของแผงหลังคาช่วงยาวลูกกลิ้งได้รับการออกแบบมาเพื่อสร้างขนาดและคุณสมบัติของแผงที่ต้องการอย่างแม่นยำ
กระบวนการขึ้นรูปม้วน: วัสดุเหล็กจะผ่านสถานีขึ้นรูปหลายชุด โดยลูกกลิ้งจะค่อยๆ โค้งงอ สร้างรูปร่าง และโปรไฟล์วัสดุตามการออกแบบแผงช่วงยาวที่ต้องการกระบวนการขึ้นรูปม้วนอาจรวมถึงขั้นตอนต่างๆ เช่น การตัดเบื้องต้น การนูน การทำให้เป็นลอน และการโค้ง ขึ้นอยู่กับข้อกำหนดเฉพาะของแผง

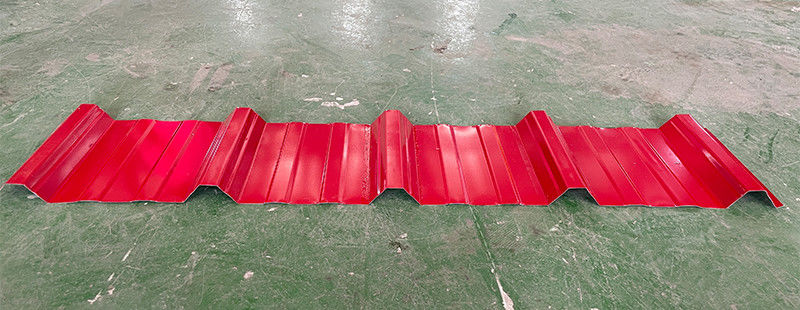

แผ่นหลังคาสี่เหลี่ยมคางหมูทั่วไปมีความหนากลิ้งตั้งแต่ 0.3-0.6 มม. วัสดุใช้วัสดุ PPGI (Pre-Painted Galvanization Steel )
เราขายเครื่องขึ้นรูปม้วนแผ่นหลังคาสี่เหลี่ยมคางหมูจำนวนมากให้กับกายอานา แอฟริกาใต้ แทนซาเนีย ไนจีเรีย อินเดีย ฯลฯ เรารับประกันได้ว่าผลิตภัณฑ์สำเร็จรูปจะมีการควบคุมความแม่นยำที่ทับซ้อนกันใน ±1 มม.ขนาดสามารถปรับแต่งตามความต้องการของคุณได้
เครื่องขึ้นรูปม้วน Decoiler-กล่องควบคุม PLC-เครื่องตัดไฮดรอลิก-โต๊ะวิ่งออก
|
เลขที่ |
พิมพ์ |
ข้อมูลจำเพาะ | |
|
1 |
วัตถุดิบ | พิมพ์ | พีพีจีไอ |
| ความกว้างของการป้อน | ตามรูปวาดของลูกค้า | ||
| ความหนา | 0.3-0.6 มม | ||
|
2 |
เครื่องถอดรหัส | การดำเนินการ | คู่มือ |
| ความสามารถในการรับน้ำหนัก | 5 ตัน | ||
|
3 |
ตัวหลัก | สถานีลูกกลิ้ง | 11 แถว |
| เส้นผ่านศูนย์กลางของเพลา | 70 มม | ||
| วัสดุเพลา | 45# พร้อมโครเมียม 0.05 มม | ||
| วัสดุลูกกลิ้ง | 45# พร้อมโครเมียม 0.05 มม | ||
| กรอบ | ซีบีม 360 มม | ||
| ความหนาของเฟรม | 16 มม | ||
| ขนาดเครื่อง | ประมาณ 6*1*1.5 ม | ||
| น้ำหนักเครื่อง | ประมาณ 3.5 ตัน | ||
| สีเครื่อง | ตามที่ลูกค้าต้องการ | ||
| การดำเนินการ | ไฮดรอลิกอัตโนมัติ | ||
| ความเร็วในการทำงาน | ความเร็วทั่วไป 8-20 ม./นาที | ||
| 4 | คัตเตอร์ | ความแข็ง | 50-65 เหล็กแผ่นรีดร้อน |
| ความอดทนในการตัด | ± 1 มม | ||
| วัสดุ | Cr12 | ||
| ดำเนินงาน | การตัดไฮดรอลิก | ||
| 5 | พลัง | วิธีขับรถ | โซ่ 1 นิ้ว |
| มอเตอร์หลัก | 4 กิโลวัตต์ | ||
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 3 กิโลวัตต์ | ||
| แรงดันไฟฟ้า | 380V / 50HZ, 3 เฟสหรือตามคำขอของลูกค้า | ||
|
6 |
กล่องควบคุม | กล่องไฟฟ้า | ระบบควบคุม PLC นักประดิษฐ์ |
| หน้าจอ | หน้าจอแบบสัมผัสได้ | ||
| ยี่ห้อ บมจ | เดลต้าผลิตในไต้หวัน | ||
| ยี่ห้ออินเวอร์เตอร์ | เดลต้าผลิตในไต้หวันหรือ SAJ | ||
| ภาษา | จีนและอังกฤษหรือตามคำขอของลูกค้า | ||
| 7 | รถยก | การดำเนินการ | คู่มือ |
| ความยาว | 2-3 ม | ||
ใช้สำหรับยืนคอยล์เหล็กและคลายคอยล์ให้ทำงานได้อย่างมั่นคง
ความสามารถในการบรรทุก: 5 ตัน
ขนาดคอยล์ด้านใน: 470-530 มม
ประเภทงาน: การดำเนินการด้วยตนเอง
สี: ตามคำขอของลูกค้า
วัสดุลูกกลิ้ง: เหล็ก 45 # พร้อมโครเมียม 0.05 มม
พื้นผิวลูกกลิ้งขัดเงา การชุบแข็ง
พื้นผิวขัดเงาและการรักษาความร้อนต่อแม่พิมพ์สามารถรักษาพื้นผิวแผ่นแม่พิมพ์ให้เรียบและไม่ทำเครื่องหมายง่ายเมื่อถูกประทับตรา

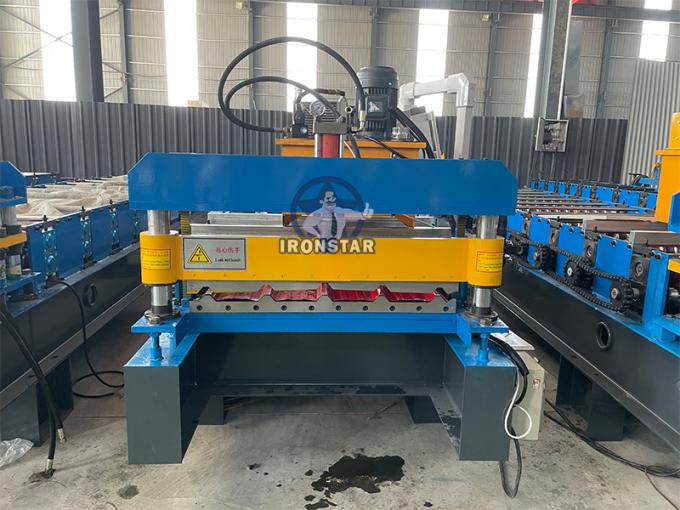

ใช้ระบบขับเคลื่อนไฮดรอลิกและตำแหน่งอัตโนมัติเพื่อกำหนดขนาดและตัดผลิตภัณฑ์เป้าหมาย
วัสดุของใบมีด: Cr12, การชุบแข็ง
ใส่วัตถุดิบ (แผ่นเหล็ก) ผ่านชายหาดเพื่อผลิตและแปรรูป
สามารถรับประกันได้ว่าคอยล์จะตรงและผลิตภัณฑ์ออกเรียบร้อยขนานกัน
ระบบควบคุม PLC ของ DETAL
ความยาวของชิ้นส่วนเป้าหมายสามารถปรับได้และเป็นตัวเลข
ทำงานสองโหมด: แบบอัตโนมัติและแบบแมนนวล
กดปุ่มและสัมผัสหน้าจอใช้งานง่าย
ภาษา: จีนและอังกฤษหรือตามความต้องการของลูกค้า
น้ำมันไฮดรอลิกเข้าถังน้ำมันไฮดรอลิก
มอเตอร์ปั๊มขับเคลื่อนการทำงานของเครื่องตัด
กำลังมอเตอร์: 3KW
น้ำมันไฮดรอลิก: 46# น้ำมัน
เพิ่มความจุ: น้ำมันเพิ่ม 3/4 ของความจุกล่อง
แรงดันน้ำมัน: 8-10 MPa
ความยาว: ทั่วไป 2-3 ม
การดำเนินงาน: การทำงานด้วยตนเอง
ใช้สำหรับรวบรวมชิ้นงานที่เสร็จแล้ว
รองรับลูกกลิ้งเพื่อส่งชิ้นส่วน
ง่ายสำหรับการนำแผงออกไปโดยรถยก
1)วิธีการบรรจุ: เปลือย ผู้ขายควรรับประกันว่าอุปกรณ์จะกันความชื้น ป้องกันการกัดกร่อน และจะไม่ได้รับความเสียหายระหว่างการขนส่ง
2).เงื่อนไขการชำระเงิน: 30% ของมูลค่าสัญญาทั้งหมดที่ชำระโดย T/T, 70% สุดท้ายที่ชำระโดย T/T หลังจากการตรวจสอบโดยผู้ซื้อในโรงงานของผู้ขายในขณะที่ก่อนส่งมอบ
3).เวลาจัดส่ง: ผู้ขายรับประกันว่าอุปกรณ์จะพร้อมสำหรับการจัดส่งภายใน40 วันทำการหลังจากได้รับเงินมัดจำจากผู้ซื้อแล้ว
4)บริการ: เราสามารถส่งช่างเทคนิคไปยังประเทศของคุณเพื่อซ่อมเครื่องได้หากต้องการผู้ซื้อต้องชำระค่าใช้จ่ายทั้งหมด รวมถึง: วีซ่า, ตั๋วไปกลับ, ที่พัก, เงินเดือน USD 120 ต่อวัน
5).การรับประกัน:36 เดือนในระหว่างการรับประกัน ชิ้นส่วนที่เปลี่ยนได้นั้นฟรี แต่ผู้ซื้อจะต้องชำระค่าธรรมเนียมการจัดส่ง
6).แพ็คเกจ: ต้องการอุปกรณ์ครบชุดหนึ่งชิ้นตู้คอนเทนเนอร์20ฟุตที่จะถือ
