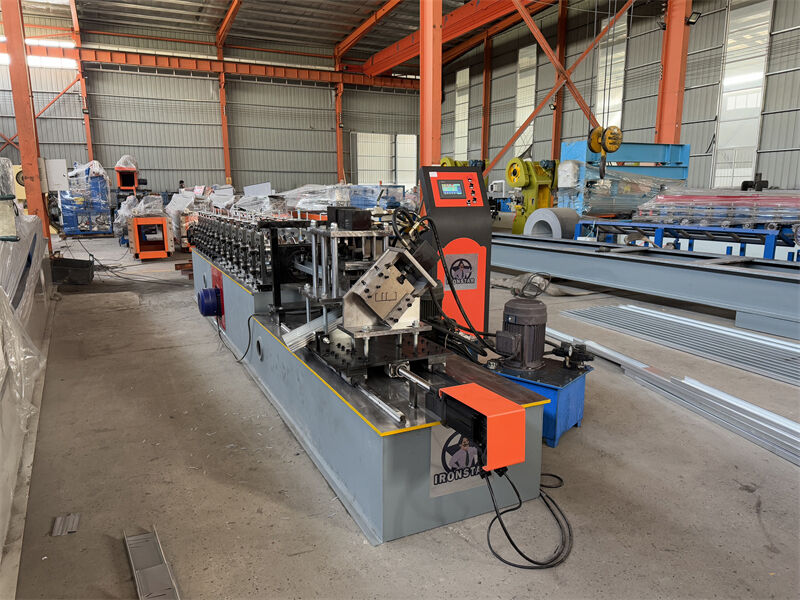

เครื่องขึ้นรูปม้วน C Channel ความเร็วสูงแบบกำหนดเองสำหรับเพดานและผนังแห้ง 0.3-0.8 มม. แผ่นโลหะ 60/90 มม. 2 ใน 1 สำหรับชิลี

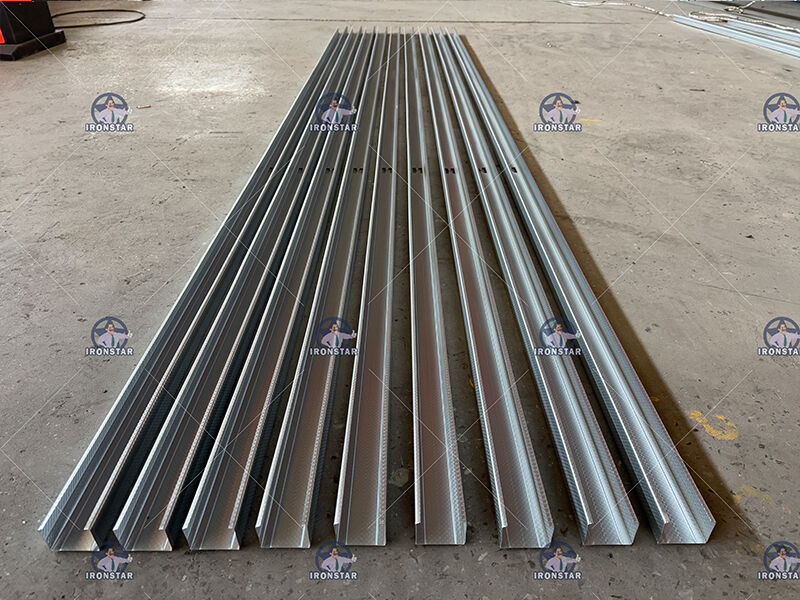

เครื่องขึ้นรูปม้วน C Channel เป็นเครื่องจักรพิเศษที่ออกแบบมาสำหรับการผลิตช่องรูปตัว C ที่ทำจากวัสดุต่างๆ เช่น เหล็ก อลูมิเนียม หรือโลหะอื่นๆ C-channels หรือที่เรียกว่า C-sections หรือ C-profiles มีรูปทรงที่โดดเด่นคล้ายกับตัวอักษร "C" และนิยมใช้ในงานก่อสร้าง การผลิต และอุตสาหกรรมอื่นๆ
ความหนาทั่วไปของ C channel 0.85 มม. ความเร็วทั่วไป 10-20 ม./นาที ด้วยเซอร์โวมอเตอร์ ความเร็วสูงสุดสามารถถึง 30-50 ม./นาที เครื่องประเภทนี้ส่วนใหญ่ขายให้กับชิลีใช้สำหรับเพดาน ทำงานร่วมกับเครื่อง Angle bead, เครื่อง U channel, เครื่อง Omega profile และเครื่อง T grid
ยินดีรับการปรับแต่ง บอกขนาดและความหนาที่คุณต้องการ เราจะจัดหาเครื่องจักรที่น่าพอใจให้คุณ
ขั้นตอนการทำงานของเครื่องขึ้นรูปม้วน C Channel
เครื่องคลายม้วน - เครื่องขึ้นรูปม้วน - กล่องควบคุม PLC - เครื่องตัดไฮดรอลิก - โต๊ะส่งออก
|
ไม่ |
ประเภท |
ข้อมูลจำเพาะ | |
|
1 |
วัตถุดิบ | ประเภท | เหล็กกัลวาไนซ์ |
| ความกว้างในการป้อน | ตามแบบของลูกค้า | ||
| ความหนา | 0.85 มม. | ||
|
2 |
เครื่องคลายม้วน | การทำงาน | แบบแมนนวล |
| ความจุรับน้ำหนัก | 3 ตัน | ||
|
3 |
ตัวเครื่องหลัก | สถานีลูกกลิ้ง | 12 แถว |
| เส้นผ่านศูนย์กลางเพลา | 55 มม. | ||
| วัสดุเพลา | 45# พร้อมโครเมียม 0.05 มม. | ||
| วัสดุลูกกลิ้ง | 45# พร้อมโครเมียม 0.05 มม. | ||
| โครง | การเชื่อมแผ่นเหล็ก | ||
| ความหนาโครง | 16 มม. | ||
| ขนาดเครื่อง | ประมาณ 5.5*0.8*1 ม. | ||
| น้ำหนักเครื่อง | ประมาณ 1.8 ตัน | ||
| สีเครื่อง | ตามความต้องการของลูกค้า | ||
| การทำงาน | อัตโนมัติไฮดรอลิก | ||
| ความเร็วในการทำงาน | ความเร็วทั่วไป 30-50 ม./นาที | ||
| 4 | เครื่องตัด | ความแข็ง | 50-65 HRC |
| ความคลาดเคลื่อนในการตัด | ± 1 มม. | ||
| วัสดุ | Cr 12 | ||
| การทำงาน | การตัดด้วยไฮดรอลิก | ||
| 5 | กำลังไฟ | วิธีการขับเคลื่อน | โซ่ 1 นิ้ว |
| มอเตอร์หลัก | 4 กิโลวัตต์ | ||
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 4 กิโลวัตต์ | ||
| แรงดันไฟฟ้า | 380V/50HZ, 3 เฟส หรือตามคำขอของลูกค้า | ||
|
6 |
กล่องควบคุม | กล่องไฟฟ้า | ระบบควบคุม PLC, อินเวอร์เตอร์ |
| หน้าจอ | หน้าจอสัมผัส | ||
| ยี่ห้อ PLC | Delta ผลิตในไต้หวัน | ||
| ยี่ห้ออินเวอร์เตอร์ | Delta ผลิตในไต้หวัน หรือ SAJ | ||
| ภาษา | จีนและอังกฤษ หรือตามคำขอของลูกค้า | ||
| 7 | เครื่องเรียงซ้อน | การทำงาน | แบบแมนนวล |
| ความยาว | 2-3 ม. | ||
ใช้สำหรับวางม้วนเหล็กและคลายม้วน เพื่อให้ทำงานได้อย่างเสถียร
ความจุในการโหลด: 3 ตัน
ขนาดภายในม้วน: 470-530 มม.
ประเภทการทำงาน: การทำงานแบบแมนนวล
สี: ตามคำขอของลูกค้า
วัสดุลูกกลิ้ง: เหล็ก 45# พร้อมโครเมียม 0.05 มม.
พื้นผิวลูกกลิ้งขัดเงา, การเคลือบแข็ง
พื้นผิวขัดเงาและการอบชุบด้วยความร้อนสำหรับแม่พิมพ์สามารถรักษาพื้นผิวแผ่นขึ้นรูปให้เรียบและไม่เป็นรอยง่ายเมื่อถูกปั๊ม
เครื่องตัด
ใช้ระบบขับเคลื่อนไฮดรอลิกและการกำหนดตำแหน่งอัตโนมัติเพื่อกำหนดขนาดและตัดผลิตภัณฑ์เป้าหมาย
วัสดุใบมีด: Cr12, การอบชุบแข็ง
สอดแผ่นเหล็กวัตถุดิบผ่านโต๊ะเพื่อผลิตและแปรรูป
สามารถรับประกันว่าม้วนจะตรงและผลิตภัณฑ์ที่ออกมาเรียบร้อย ขนานกัน
ลูกกลิ้งนูนสร้างลวดลายบนผลิตภัณฑ์
สามารถปรับแต่งลูกกลิ้งนูนตามลวดลายที่ลูกค้าต้องการ
แม่พิมพ์ปั๊มอยู่ที่เครื่องก่อนเครื่องตัด
สามารถเจาะรูตามความต้องการของลูกค้า โดยทั่วไปลูกค้าจะเลือกรู H หรือรูวงกลม
รูที่ต้องการเจาะบนพื้นผิวเรียบ โดยทั่วไปในผลิตภัณฑ์ที่แตกต่างกัน ตำแหน่งจะแตกต่างกัน
แม่พิมพ์ปั๊มอยู่ที่เครื่องก่อนเครื่องตัด
สามารถปั๊มโลโก้ตามความต้องการของลูกค้า โลโก้สามารถเป็นตัวเลขดิจิทัลหรือรูปภาพได้
โลโก้ที่ต้องการปั๊มบนพื้นผิวเรียบ โดยทั่วไปในผลิตภัณฑ์ที่แตกต่างกัน ตำแหน่งจะแตกต่างกัน
ระบบควบคุม PLC ของ DETAL
ความยาวชิ้นเป้าหมายสามารถปรับได้และเป็นตัวเลข
โหมดการทำงานสองแบบ: อัตโนมัติและแบบแมนนวล
กดปุ่มและสัมผัสหน้าจอ ใช้งานง่าย
ภาษา: จีนและอังกฤษ หรือตามความต้องการของลูกค้า
น้ำมันไฮดรอลิกเข้าสู่ถังน้ำมันไฮดรอลิก
มอเตอร์ปั๊มขับเคลื่อนเครื่องตัดให้ทำงาน
กำลังมอเตอร์: 3 กิโลวัตต์
น้ำมันไฮดรอลิก: น้ำมันเบอร์ 46#
ความจุในการเติม: เติมน้ำมัน 3/4 ของความจุถัง
แรงดันน้ำมัน: 8-10 MPa
ความยาว: ทั่วไป 2-3 ม.
การทำงาน: การทำงานแบบแมนนวล
ใช้สำหรับรวบรวมชิ้นงานสำเร็จรูป
ลูกกลิ้งรองรับการส่งชิ้นงาน
สะดวกในการยกแผ่นด้วยรถยก
1). วิธีการบรรจุ: เปลือย ผู้ขายควรรับประกันว่าอุปกรณ์จะกันความชื้น ป้องกันการกัดกร่อน และจะไม่เสียหายระหว่างการขนส่ง
2). เงื่อนไขการชำระเงิน: 30% ของมูลค่าสัญญาโดยรวมชำระโดย T/T, 70% สุดท้ายชำระโดย T/T หลังจากการตรวจสอบโดยผู้ซื้อในโรงงานของผู้ขายขณะก่อนการจัดส่ง
3). เวลาในการจัดส่ง: ผู้ขายรับประกันว่าอุปกรณ์จะพร้อมสำหรับการจัดส่งภายใน40 วันทำการหลังจากได้รับเงินมัดจำจากผู้ซื้อ
4). บริการ: เราสามารถส่งช่างเทคนิคไปยังประเทศของคุณเพื่อซ่อมแซมเครื่องจักรได้หากคุณต้องการ ผู้ซื้อต้องรับผิดชอบค่าใช้จ่ายทั้งหมด รวมถึง: วีซ่า ตั๋วเครื่องบินไปกลับ ที่พัก เงินเดือน 120 USD ต่อวัน
5). การรับประกัน:
เครื่องขึ้นรูปม้วน C stud ออกแบบมาโดยเฉพาะสำหรับการผลิต C stud หรือที่เรียกว่า C-section studs หรือ C-profile studs สตั๊ดเหล่านี้มักใช้ในระบบก่อสร้างและอาคารสำหรับการใช้งานโครงสร้าง เช่น ผนังพาร์ติชัน โครงสร้างเพดาน และคานพื้น เครื่องขึ้นรูปม้วน C stud มีบทบาทสำคัญในการผลิต C stud คุณภาพสูงที่มีมิติและคุณสมบัติสม่ำเสมออย่างมีประสิทธิภาพ
การประยุกต์ใช้เครื่องขึ้นรูปม้วน C stud ในอุตสาหกรรมก่อสร้างมีข้อดีหลายประการ:
ระบบโครงสร้าง: C stud ใช้กันอย่างแพร่หลายในการก่อสร้างทั้งเชิงพาณิชย์และที่อยู่อาศัยสำหรับโครงสร้างผนังภายในและพาร์ติชัน C stud ที่ขึ้นรูปด้วยม้วนให้การรองรับโครงสร้างและทำหน้าที่เป็นโครงสำหรับยึดวัสดุผนังต่างๆ เช่น ผนังแห้ง แผ่นซีเมนต์ หรือฉนวน
ชุดประกอบเพดาน: C stud ยังใช้ในระบบเพดานแขวน พวกมันสร้างโครงสร้างหลักที่แผ่นเพดานหรือแผงจะถูกยึด ทำให้เกิดโครงสร้างเพดานที่สวยงามและใช้งานได้จริง
คานพื้น: ในการใช้งานก่อสร้างบางประเภท C stud ใช้เป็นคานพื้นเพื่อรองรับวัสดุปูพื้นชั้นล่าง C stud ที่ขึ้นรูปด้วยม้วนให้ความแข็งแรงและความมั่นคงแก่ระบบพื้น ทำให้สามารถติดตั้งพื้นผิวต่างๆ ได้ เช่น ไม้เนื้อแข็ง ลามิเนต หรือกระเบื้อง
โครงสร้างสาธารณูปโภค: C stud ถูกนำมาใช้ในการก่อสร้างโครงสร้างสาธารณูปโภค เช่น ช่องร้อยสายไฟหรือท่อประปา โครงสร้างเหล่านี้จะเก็บและป้องกันสาธารณูปโภคภายในผนัง โดยให้โซลูชันที่สะดวกและซ่อนเร้นสำหรับการเดินสายเคเบิล ท่อ หรือท่อร้อยสาย
อาคารพาณิชย์และอุตสาหกรรม: C stud ถูกใช้อย่างกว้างขวางในโครงการก่อสร้างเชิงพาณิชย์และอุตสาหกรรม รวมถึงอาคารสำนักงาน คลังสินค้า และโรงงานผลิต พวกมันให้ความอเนกประสงค์ ติดตั้งง่าย และคุ้มค่าในการสร้างพาร์ติชันภายในและระบบโครงสร้าง
เครื่องขึ้นรูปม้วน C stud ช่วยให้ผลิต C stud ได้อย่างมีประสิทธิภาพและต่อเนื่อง รับประกันคุณภาพที่สม่ำเสมอและมิติที่แม่นยำ ช่วยให้ผู้ผลิตสามารถตอบสนองความต้องการ C stud ที่สูงในอุตสาหกรรมก่อสร้าง และมีส่วนช่วยในการประกอบระบบอาคารอย่างรวดเร็วและมีประสิทธิภาพ
