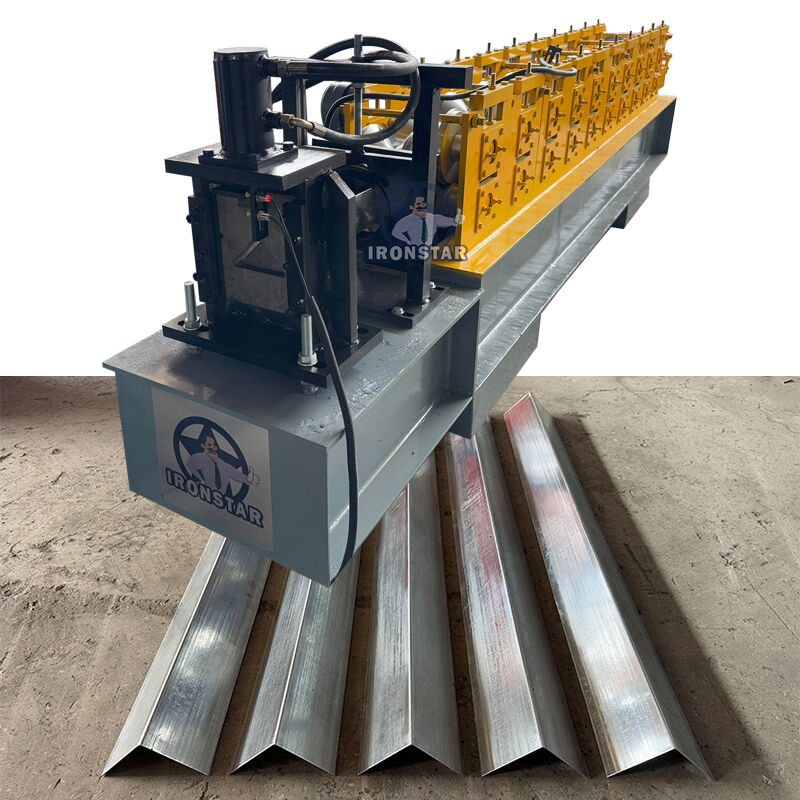

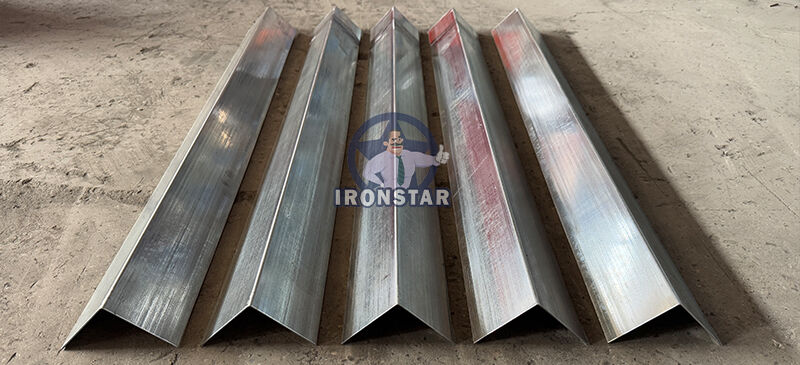

เครื่องขึ้นรูปม้วนมุมยอดนิยม ขายในหลายประเทศ ขนาดทั่วไป ได้แก่ 20*20 มม., 25*25 มม., 27*27 มม., 30*30 มม., 40*40 มม. ความหนาผลิตภัณฑ์ทั่วไประหว่าง 1-4 มม.
เครื่องขึ้นรูปม้วนมุม | สายการผลิตมุม | เครื่องทำมุมโลหะ | เครื่องขึ้นรูปม้วนมุม | เครื่องขึ้นรูปม้วนรูปตัววี | เครื่องขึ้นรูปเหล็กฉากติดผนัง
เครื่องคลายม้วน - เครื่องขึ้นรูป - กล่องควบคุม PLC - เครื่องตัดไฮดรอลิก - โต๊ะส่งออก
|
ไม่. |
ประเภท |
ข้อมูลจำเพาะ | |
|
1 |
วัตถุดิบ | ประเภท | เหล็กอาบสังกะสี |
| ความกว้างในการป้อน | ตามแบบของลูกค้า | ||
| ความหนา | 1-3 มม. | ||
|
2 |
เครื่องคลายม้วน | การทำงาน | คู่มือ |
| ความจุในการรับน้ำหนัก | 3 ตัน | ||
|
3 |

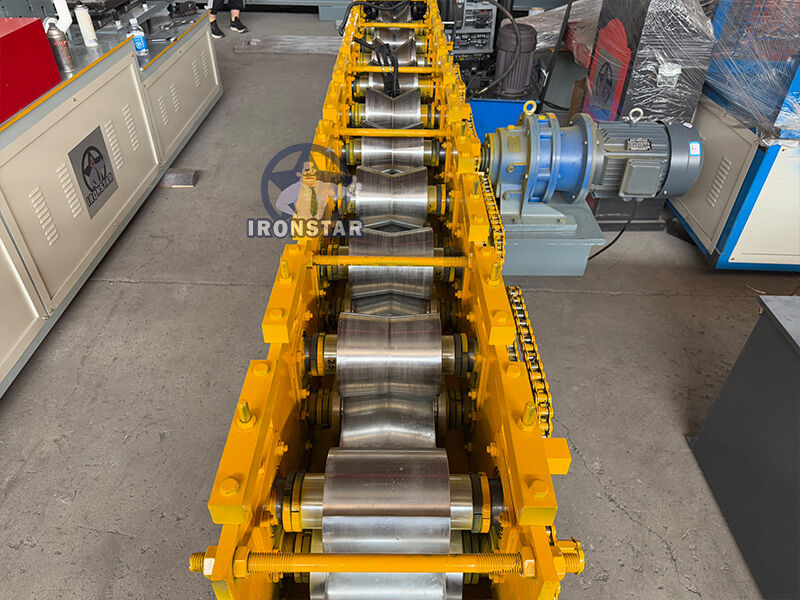

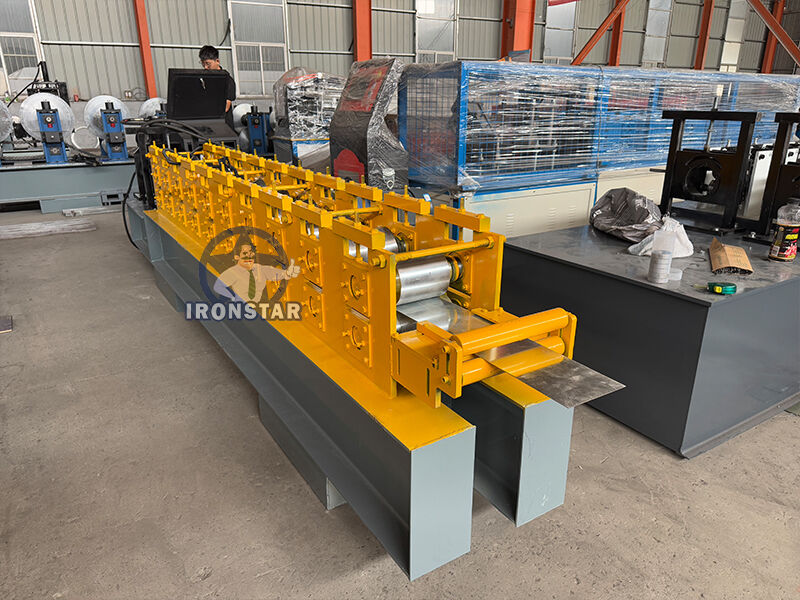

ตัวเครื่องหลัก | สถานีลูกกลิ้ง | 9 แถว |
| เส้นผ่านศูนย์กลางเพลา | 65 มม. | ||
| วัสดุเพลา | 45# พร้อมโครเมียม 0.05 มม. | ||
| วัสดุลูกกลิ้ง | 45# พร้อมโครเมียม 0.05 มม. | ||
| โครง | การเชื่อมแผ่นเหล็ก | ||
| ความหนาโครง | 16 มม. | ||
| ขนาดเครื่อง | ประมาณ 4.2*0.8*1 ม. | ||
| น้ำหนักเครื่อง | ประมาณ 2.5 ตัน | ||
| สีเครื่อง | ตามความต้องการของลูกค้า | ||
| การทำงาน | ไฮดรอลิกอัตโนมัติ | ||
| ความเร็วในการทำงาน | ความเร็วทั่วไป 10-20 ม./นาที | ||
| 4 | เครื่องตัด | ความแข็ง | 50-65 HRC |
| ความคลาดเคลื่อนในการตัด | ± 1 มม. | ||
| วัสดุ | Cr 12 | ||
| การทำงาน | การตัดด้วยไฮดรอลิก | ||
| 5 | กำลังไฟ | วิธีการขับเคลื่อน | โซ่ 1 นิ้ว |
| มอเตอร์หลัก | 5.5 กิโลวัตต์ | ||
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 4 กิโลวัตต์ | ||
| แรงดันไฟฟ้า | 380V/50HZ, 3 เฟส หรือตามคำขอของลูกค้า | ||
|
6 |
กล่องควบคุม | กล่องไฟฟ้า | ระบบควบคุม PLC, อินเวอร์เตอร์ |
| หน้าจอ | หน้าจอสัมผัส | ||
| ยี่ห้อ PLC | Delta ผลิตในไต้หวัน | ||
| ยี่ห้ออินเวอร์เตอร์ | Delta ผลิตในไต้หวัน หรือ SAJ | ||
| ภาษา | จีนและอังกฤษ หรือตามคำขอของลูกค้า | ||
| 7 | เครื่องวางซ้อน | การทำงาน | คู่มือ |
| ความยาว | 2-3 ม. | ||
ใช้สำหรับวางม้วนเหล็กและคลายออก เพื่อให้ทำงานได้อย่างเสถียร
ความจุในการรับน้ำหนัก: 3 ตัน
ขนาดเส้นผ่านศูนย์กลางภายในม้วน: 470-530 มม.
ประเภทการทำงาน: การทำงานด้วยมือ
สี: ตามคำขอของลูกค้า
วัสดุลูกกลิ้ง: เหล็ก 45# พร้อมโครเมียม 0.05 มม.
พื้นผิวลูกกลิ้งขัดเงา, การเคลือบแข็ง
พื้นผิวขัดเงาและการอบชุบด้วยความร้อนสำหรับแม่พิมพ์ สามารถรักษาพื้นผิวแผ่นขึ้นรูปให้เรียบและไม่เป็นรอยง่ายเมื่อถูกปั๊ม
ใช้ระบบขับเคลื่อนไฮดรอลิกและการกำหนดตำแหน่งอัตโนมัติเพื่อกำหนดขนาดและตัดผลิตภัณฑ์เป้าหมาย
วัสดุใบมีด: Cr12, การอบชุบแข็ง
ใส่ วัตถุดิบ (แผ่นเหล็ก) ผ่านสายพานเพื่อผลิตและแปรรูป
สามารถรับประกันได้ว่าม้วนจะตรงและผลิตภัณฑ์ที่ออกมาจะเรียบร้อย ขนานกัน
ระบบควบคุม PLC ของ DETAL
ความยาวชิ้นเป้าหมายสามารถปรับได้และเป็นตัวเลข
โหมดการทำงานสองแบบ: อัตโนมัติและแบบแมนนวล
กดปุ่มและสัมผัสหน้าจอ ใช้งานง่าย
ภาษา: จีนและอังกฤษ หรือตามความต้องการของลูกค้า
น้ำมันไฮดรอลิกเข้าถังน้ำมันไฮดรอลิก
มอเตอร์ปั๊มขับเคลื่อนเครื่องตัดให้ทำงาน
กำลังมอเตอร์: 3 กิโลวัตต์
น้ำมันไฮดรอลิก: น้ำมันเบอร์ 46#
ความจุในการเติม: เติมน้ำมัน 3/4 ของความจุถัง
แรงดันน้ำมัน: 8-10 MPa
ความยาว: ทั่วไป 2-3 ม.
การทำงาน: การทำงานด้วยมือ
ใช้สำหรับรวบรวมชิ้นงานสำเร็จรูป
ลูกกลิ้งรองรับสำหรับการส่งชิ้นงาน
ง่ายต่อการนำแผ่นออกด้วยรถยก
1). วิธีการบรรจุ: เปลือย ผู้ขายควรรับประกันว่าอุปกรณ์จะป้องกันความชื้น ป้องกันการกัดกร่อน และจะไม่เสียหายระหว่างการขนส่ง
2). เงื่อนไขการชำระเงิน: 30% ของมูลค่าสัญญาโดยรวมชำระโดย T/T, 70% สุดท้ายชำระโดย T/T หลังจากการตรวจสอบโดยผู้ซื้อในโรงงานของผู้ขายก่อนการจัดส่ง
3). ระยะเวลาในการจัดส่ง: ผู้ขายรับประกันว่าอุปกรณ์จะพร้อมสำหรับการจัดส่งภายใน40 วันทำการ หลังจากได้รับเงินมัดจำจากผู้ซื้อ
4). บริการ: เราสามารถส่งช่างเทคนิคไปยังประเทศของคุณเพื่อซ่อมแซมเครื่องจักรหากคุณต้องการ ผู้ซื้อต้องรับผิดชอบค่าใช้จ่ายทั้งหมด รวมถึง: วีซ่า, ตั๋วเครื่องบินไปกลับ, ที่พัก, เงินเดือน 120 USD ต่อวัน
5). การรับประกัน: 36 เดือน ในระหว่างการรับประกัน ชิ้นส่วนที่เปลี่ยนได้จะฟรี แต่ผู้ซื้อต้องรับผิดชอบค่าจัดส่ง
6). บรรจุภัณฑ์: อุปกรณ์ครบชุดหนึ่งชุดต้องการตู้คอนเทนเนอร์ขนาด 20 ฟุตเพื่อบรรจุ
ผลิตภัณฑ์ของเรามีจำหน่ายทั่วโลก คุณสามารถวางใจได้ในกระบวนการผลิตทั้งหมดของเรา
