เครื่องขึ้นรูปม้วนแผ่นโลหะอัตโนมัติแบบกำหนดเอง 0.3-0.8 มม. สำหรับหลังคา U สำหรับอเมริกา

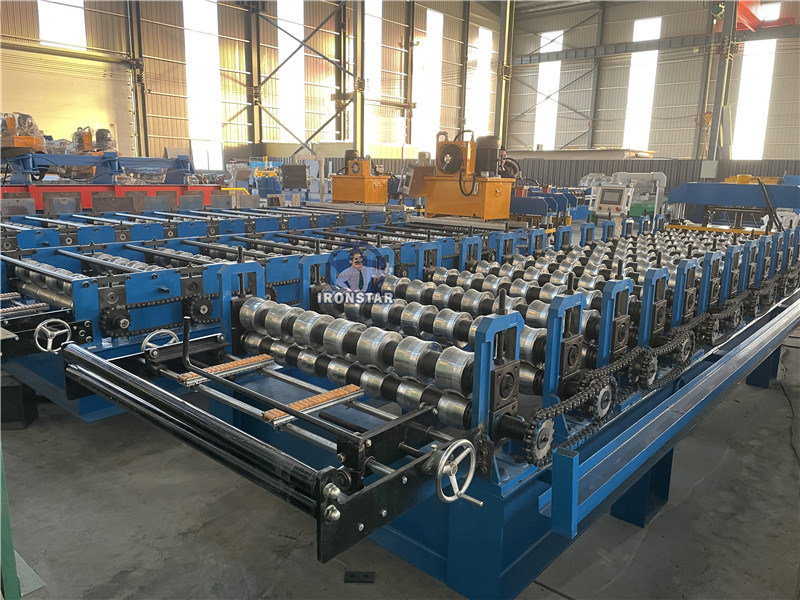

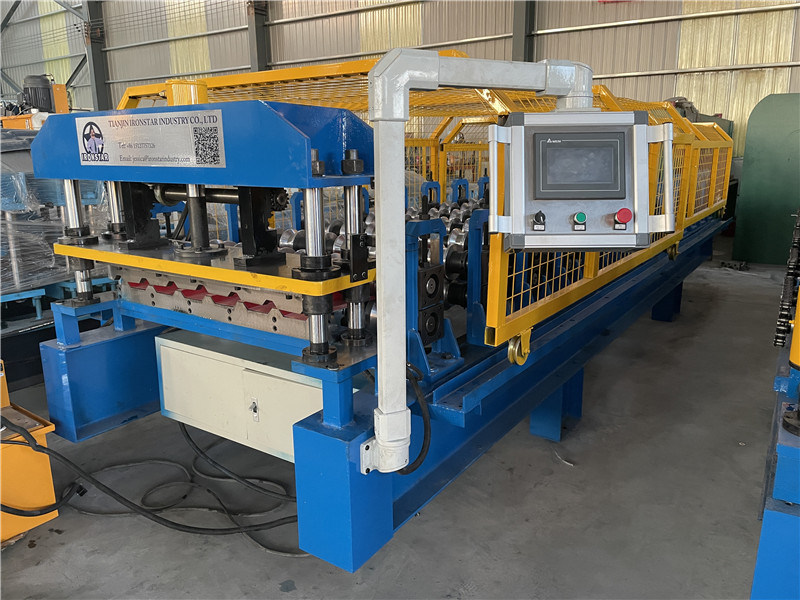

เครื่องขึ้นรูปม้วนแผ่นหลังคา U

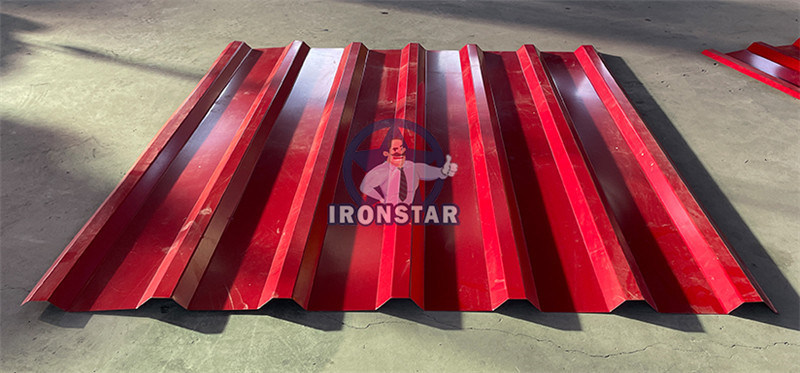

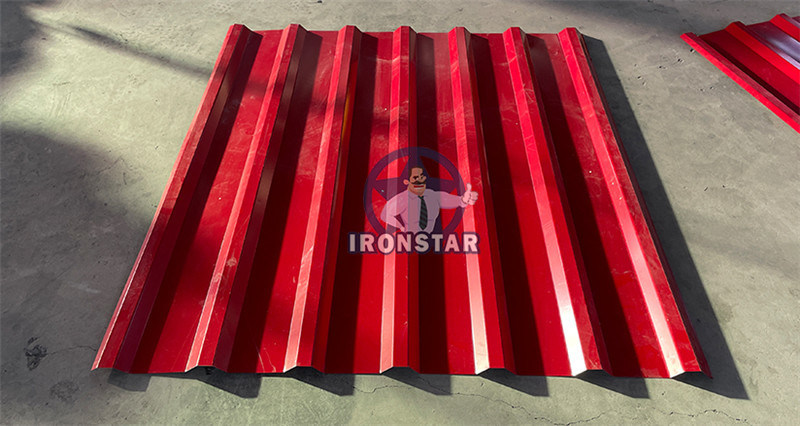

เครื่องขึ้นรูปม้วนแผ่น U ส่วนใหญ่ใช้ในอเมริกา ความหนาในการรีดตั้งแต่ 0.3-0.6 มม. ใช้วัสดุ PPGI (เหล็กเคลือบสังกะสีทาสีล่วงหน้า) ลูกค้าบางรายขอให้ทำแผ่น PBU และแผ่น U ในเครื่องเดียว ก็ได้ เราสร้างเครื่องนี้เพื่อผลิตแบบสองแบบสำหรับลูกค้า
เครื่องขึ้นรูปม้วนแผ่น U | เครื่องทำแผ่นหลังคา U | เครื่องทำแผ่น U
ขั้นตอนการทำงานของเครื่องขึ้นรูปม้วนแผ่นหลังคาลูกฟูก
เครื่องคลายม้วน - เครื่องขึ้นรูปม้วน - กล่องควบคุม PLC - เครื่องตัดไฮดรอลิก - โต๊ะส่งออก
|
ไม่ |
ประเภท |
ข้อมูลจำเพาะ | |
|
1 |
วัตถุดิบ | ประเภท | PPGI |
| ความกว้างในการป้อน | ตามแบบของลูกค้า | ||
| ความหนา | 0.3-0.6 มม. | ||
|
2 |
เครื่องคลายม้วน | การทำงาน | คู่มือ |
| ความจุในการรับน้ำหนัก | 5 ตัน | ||
|
3 |
ตัวเครื่องหลัก | สถานีลูกกลิ้ง | 11-13 แถว |
| เส้นผ่านศูนย์กลางเพลา | 70 มม. | ||
| วัสดุเพลา | 45# พร้อมโครเมียม 0.05 มม. | ||
| วัสดุลูกกลิ้ง | 45# พร้อมโครเมียม 0.05 มม. | ||
| โครง | คาน C ขนาด 360 มม. | ||
| ความหนาโครง | 16 มม. | ||
| ขนาดเครื่อง | ประมาณ 5.8*1*1.5 ม. | ||
| น้ำหนักเครื่อง | ประมาณ 4 ตัน | ||
| สีเครื่อง | ตามความต้องการของลูกค้า | ||
| การทำงาน | อัตโนมัติไฮดรอลิก | ||
| ความเร็วในการทำงาน | ความเร็วทั่วไป 8-20 ม./นาที | ||
| 4 | เครื่องตัด | ความแข็ง | 50-65 HRC |
| ความคลาดเคลื่อนในการตัด | ± 1 มม. | ||
| วัสดุ | Cr 12 | ||
| การทำงาน | ตัดด้วยไฮดรอลิก | ||
| 5 | กำลังไฟ | วิธีขับเคลื่อน | โซ่ 1 นิ้ว |
| มอเตอร์หลัก | 4 กิโลวัตต์ | ||
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 3 กิโลวัตต์ | ||
| แรงดันไฟฟ้า | 380V/50HZ, 3 เฟส หรือตามคำขอของลูกค้า | ||
|
6 |
กล่องควบคุม | กล่องไฟฟ้า | ระบบควบคุม PLC, อินเวอร์เตอร์ |
| หน้าจอ | หน้าจอสัมผัส | ||
| ยี่ห้อ PLC | Delta ผลิตในไต้หวัน | ||
| ยี่ห้ออินเวอร์เตอร์ | Delta ผลิตในไต้หวัน หรือ SAJ | ||
| ภาษา | จีนและอังกฤษ หรือตามคำขอของลูกค้า | ||
| 7 | เครื่องวางซ้อน | การทำงาน | คู่มือ |
| ความยาว | 2-3 ม. | ||
ใช้สำหรับวางม้วนเหล็กและคลายม้วน เพื่อให้ทำงานได้อย่างเสถียร
ความจุในการรับน้ำหนัก: 5 ตัน
ขนาดภายในม้วน: 470-530 มม.
ประเภทการทำงาน: การทำงานด้วยตนเอง
สี: ตามคำขอของลูกค้า
วัสดุลูกกลิ้ง: เหล็ก 45# พร้อมโครเมียม 0.05 มม.
พื้นผิวลูกกลิ้งขัดเงา, การเคลือบแข็ง
พื้นผิวขัดเงาและการอบชุบด้วยความร้อนสำหรับแม่พิมพ์สามารถรักษาพื้นผิวแผ่นขึ้นรูปให้เรียบและไม่เป็นรอยง่ายเมื่อถูกปั๊ม
ใช้ระบบขับเคลื่อนไฮดรอลิกและการระบุตำแหน่งอัตโนมัติเพื่อกำหนดขนาดและตัดผลิตภัณฑ์เป้าหมาย
วัสดุใบมีด: Cr12, การอบชุบแข็ง
สอดแผ่นวัตถุดิบ (แผ่นเหล็ก) ผ่านสายพานเพื่อผลิตและแปรรูป
สามารถรับประกันว่าม้วนจะตรงและผลิตภัณฑ์ที่ออกมาจะเรียบร้อย ขนานกัน
ระบบควบคุม PLC ของ DETAL
ความยาวชิ้นเป้าหมายสามารถปรับได้และเป็นตัวเลข
สองโหมดการทำงาน: อัตโนมัติและแบบแมนนวล
กดปุ่มและสัมผัสหน้าจอ ใช้งานง่าย
ภาษา: จีนและอังกฤษ หรือตามความต้องการของลูกค้า
น้ำมันไฮดรอลิกเข้าสู่ถังน้ำมันไฮดรอลิก
มอเตอร์ปั๊มขับเคลื่อนเครื่องตัดให้ทำงาน
กำลังมอเตอร์: 3 กิโลวัตต์
น้ำมันไฮดรอลิก: น้ำมันเบอร์ 46#
ความจุในการเติม: เติมน้ำมัน 3/4 ของความจุถัง
แรงดันน้ำมัน: 8-10 MPa
ความยาว: ทั่วไป 2-3 ม.
การทำงาน: การทำงานด้วยตนเอง
ใช้สำหรับรวบรวมชิ้นงานที่เสร็จแล้ว
ลูกกลิ้งรองรับการส่งชิ้นงาน
ง่ายต่อการนำแผ่นออกด้วยรถยก
1). วิธีการบรรจุ: เปลือย ผู้ขายควรรับประกันว่าอุปกรณ์จะกันความชื้น ป้องกันการกัดกร่อน และจะไม่เสียหายระหว่างการขนส่ง
2). เงื่อนไขการชำระเงิน: 30% ของมูลค่าสัญญาโดยรวมชำระโดย T/T, 70% สุดท้ายชำระโดย T/T หลังจากการตรวจสอบโดยผู้ซื้อในโรงงานของผู้ขายขณะก่อนการจัดส่ง
3). เวลาในการจัดส่ง: ผู้ขายรับประกันว่าอุปกรณ์จะพร้อมสำหรับการจัดส่งภายใน40 วันทำการ หลังจากได้รับเงินมัดจำจากผู้ซื้อ
4). บริการ: เราสามารถส่งช่างเทคนิคไปยังประเทศของคุณเพื่อซ่อมเครื่องจักรหากคุณต้องการ ผู้ซื้อต้องรับผิดชอบค่าใช้จ่ายทั้งหมด รวมถึง: วีซ่า ตั๋วเครื่องบินไปกลับ ที่พัก เงินเดือน 120 USD ต่อวัน
5). การรับประกัน: 36 เดือน ในระหว่างการรับประกัน ชิ้นส่วนที่เปลี่ยนได้จะฟรี แต่ผู้ซื้อต้องชำระค่าธรรมเนียมการจัดส่ง
6). บรรจุภัณฑ์: อุปกรณ์ครบชุดต้องการตู้คอนเทนเนอร์ 20 ฟุตเพื่อบรรจุ
