เครื่องขึ้นรูปท่อเหลี่ยม

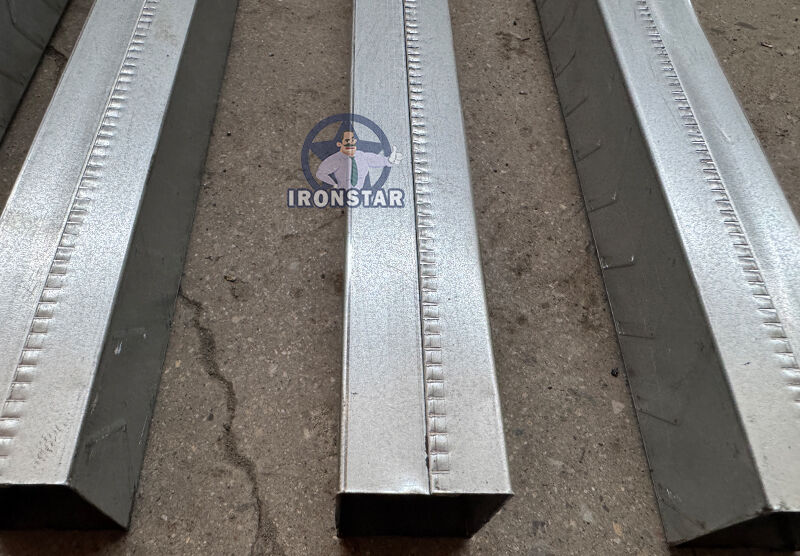

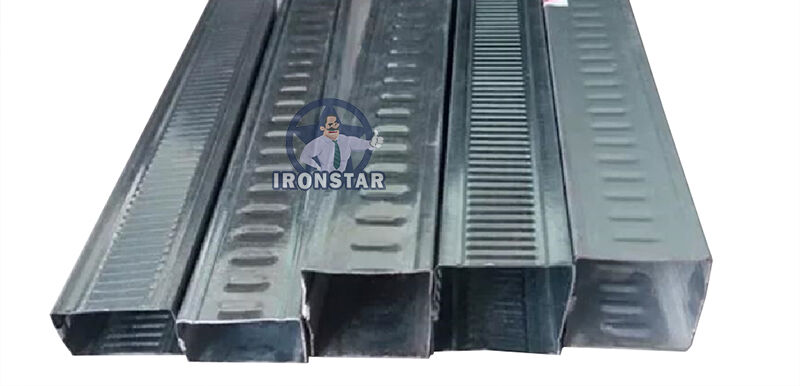

เครื่องขึ้นรูปท่อเหลี่ยม ขายดีในหลายประเทศ ความหนาท่อเหลี่ยมทั่วไป 0.3-0.6 มม. ใช้วัสดุเหล็กกัลวาไนซ์
เราขายเครื่องจักรประเภทนี้จำนวนมากให้กับอินเดีย ไทย อินโดนีเซีย มาเลเซีย ฟิลิปปินส์ ฯลฯ ขนาดสามารถปรับแต่งได้ตามความต้องการของคุณ

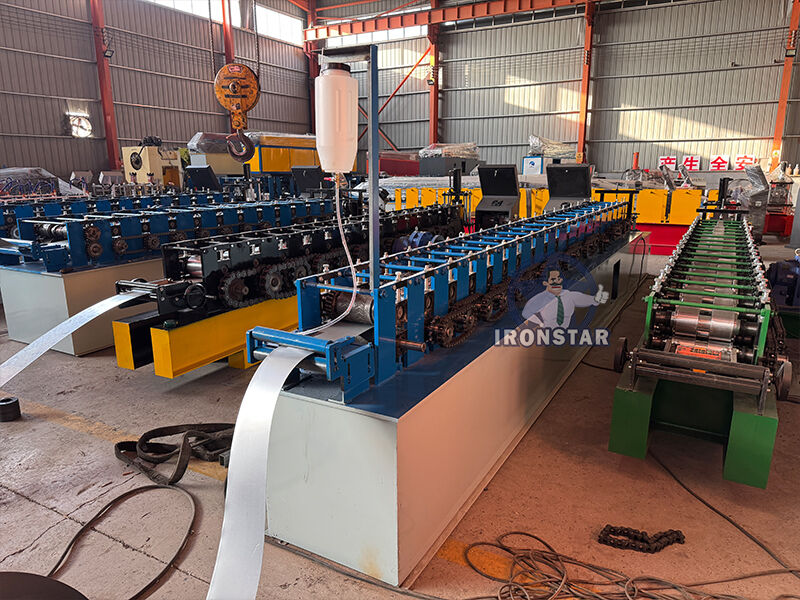

เครื่องขึ้นรูปเครื่องล็อค | สายการผลิตเครื่องขึ้นรูปท่อเหลี่ยม | เครื่องขึ้นรูปท่อ
เครื่องคลายม้วน - เครื่องขึ้นรูป - กล่องควบคุม PLC - เครื่องตัดไฮดรอลิก - โต๊ะส่งออก
|
ไม่ |
ประเภท |
ข้อมูลจำเพาะ | |
|
1 |
วัตถุดิบ | ประเภท | เหล็กกัลวาไนซ์ |
| ความกว้างในการป้อน | ตามแบบของลูกค้า | ||
| ความหนา | 0.3-0.6 มม. | ||
|
2 |
เครื่องคลายม้วน | การทำงาน | คู่มือ |
| ความจุในการรับน้ำหนัก | 3 ตัน | ||
|
3 |
ตัวเครื่องหลัก | สถานีลูกกลิ้ง | 22 แถว |
| เส้นผ่านศูนย์กลางเพลา | 55 มม. | ||
| วัสดุเพลา | 45# พร้อมโครเมียม 0.05 มม. | ||
| วัสดุลูกกลิ้ง | 45# พร้อมโครเมียม 0.05 มม. | ||
| โครงสร้าง | การเชื่อมแผ่นเหล็ก | ||
| ความหนาโครงสร้าง | 16 มม. | ||
| ขนาดเครื่องจักร | ประมาณ 9*0.8*1 ม. | ||
| น้ำหนักเครื่องจักร | ประมาณ 5.2 ตัน | ||
| สีเครื่องจักร | ตามความต้องการของลูกค้า | ||
| การทำงาน | อัตโนมัติ | ||
| ความเร็วในการทำงาน | ความเร็วทั่วไป 8-20 ม./นาที | ||
| 4 | เครื่องตัด | ความแข็ง | 50-65 HRC |
| ความคลาดเคลื่อนในการตัด | ± 1 มม. | ||
| การทำงาน | การตัดแบบ Fly saw | ||
| 5 | กำลังไฟ | วิธีขับเคลื่อน | โซ่ 1 นิ้ว |
| มอเตอร์หลัก | 5.5 กิโลวัตต์ | ||
| มอเตอร์ปั๊มสำหรับเครื่องตัด | 4 กิโลวัตต์ | ||
| แรงดันไฟฟ้า | 380V/50HZ, 3 เฟส หรือตามคำขอของลูกค้า | ||
|
6 |
กล่องควบคุม | กล่องไฟฟ้า | ระบบควบคุม PLC, อินเวอร์เตอร์ |
| หน้าจอ | หน้าจอสัมผัส | ||
| ยี่ห้อ PLC | Delta ผลิตในไต้หวัน | ||
| ยี่ห้ออินเวอร์เตอร์ | Delta ผลิตในไต้หวัน หรือ SAJ | ||
| ภาษา | จีนและอังกฤษ หรือตามคำขอของลูกค้า | ||
| 7 | เครื่องเรียงซ้อน | การทำงาน | คู่มือ |
| ความยาว | 2-3 ม. | ||
ใช้สำหรับวางม้วนเหล็กและคลายม้วน เพื่อให้ทำงานได้อย่างเสถียร
ความจุในการรับน้ำหนัก: 3 ตัน
ขนาดเส้นผ่านศูนย์กลางภายในม้วน: 470-530 มม.
ประเภทการทำงาน: การทำงานด้วยมือ
สี: ตามคำขอของลูกค้า
วัสดุลูกกลิ้ง: เหล็ก 45# พร้อมโครเมียม 0.05 มม.
พื้นผิวลูกกลิ้งขัดเงา ชุบแข็ง
พื้นผิวขัดเงาและการอบชุบแม่พิมพ์ สามารถรักษาพื้นผิวแผ่นขึ้นรูปให้เรียบและไม่เป็นรอยง่ายเมื่อถูกปั๊ม
ใช้การขับเคลื่อนแบบ Fly saw และการระบุตำแหน่งอัตโนมัติเพื่อกำหนดขนาดและตัดผลิตภัณฑ์เป้าหมาย
ใส่ วัตถุดิบ (แผ่นเหล็ก) ผ่านแผงเพื่อผลิตและแปรรูป
สามารถรับประกันว่าม้วนจะตรงและผลิตภัณฑ์ที่ออกมาจะเรียบร้อย ขนานกัน

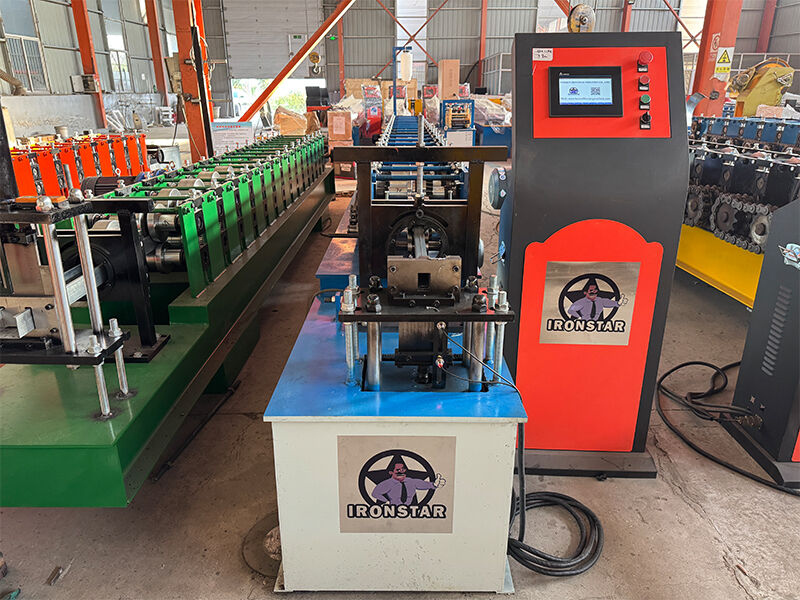

ระบบควบคุม PLC ของ DETAL
ความยาวชิ้นเป้าหมายสามารถปรับได้และเป็นตัวเลข
สองโหมดการทำงาน: อัตโนมัติและแบบแมนนวล
กดปุ่มและสัมผัสหน้าจอ ใช้งานง่าย
ภาษา: จีนและอังกฤษ หรือตามความต้องการของลูกค้า
น้ำมันไฮดรอลิกเข้าถังน้ำมันไฮดรอลิก
มอเตอร์ปั๊มขับเคลื่อนเครื่องตัดให้ทำงาน
กำลังมอเตอร์: 3 กิโลวัตต์
น้ำมันไฮดรอลิก: น้ำมันเบอร์ 46#
ความจุในการเติม: เติมน้ำมัน 3/4 ของความจุถัง
แรงดันน้ำมัน: 8-10 MPa
![]()
ความยาว: ทั่วไป 2-3 ม.
การทำงาน: งานคู่มือ
ใช้สำหรับรวบรวมชิ้นงานที่เสร็จแล้ว
ลูกกลิ้งรองรับการส่งชิ้นงาน
สะดวกสำหรับรถยกในการขนย้ายแผง
1). วิธีการบรรจุ: เปลือย ผู้ขายควรรับประกันว่าอุปกรณ์จะป้องกันความชื้น ป้องกันการกัดกร่อน และจะไม่เสียหายระหว่างการขนส่ง
2). เงื่อนไขการชำระเงิน: 30% ของมูลค่าสัญญาโดยรวมชำระโดย T/T ส่วนที่เหลือ 70% ชำระโดย T/T หลังจากการตรวจสอบโดยผู้ซื้อในโรงงานของผู้ขายก่อนการจัดส่ง
3). ระยะเวลาในการจัดส่ง: ผู้ขายรับประกันว่าอุปกรณ์จะพร้อมสำหรับการจัดส่งภายใน40 วันทำการ หลังจากได้รับเงินมัดจำจากผู้ซื้อ
4). บริการ: เราสามารถส่งช่างเทคนิคไปยังประเทศของคุณเพื่อซ่อมแซมเครื่องจักรได้หากคุณต้องการ ผู้ซื้อต้องรับผิดชอบค่าใช้จ่ายทั้งหมด รวมถึง: วีซ่า ตั๋วเครื่องบินไปกลับ ที่พัก เงินเดือน 120 USD ต่อวัน
5). การรับประกัน: 36 เดือน ในระหว่างการรับประกัน ชิ้นส่วนที่เปลี่ยนได้จะฟรี แต่ผู้ซื้อต้องชำระค่าจัดส่ง
6). บรรจุภัณฑ์: อุปกรณ์ครบชุดหนึ่งชุดต้องใช้ตู้คอนเทนเนอร์ขนาด 20 ฟุตในการบรรจุ
